Po remoncie pompy pojawia się sączenie przy pokrywie. W innym urządzeniu ciecz wydostaje się obok obudowy dławnicy, a w przekładni — wzdłuż styku dwóch połówek korpusu. Zanim wybierzesz uszczelniacz, warto odpowiedzieć na jedno pytanie: którędy rzeczywiście ucieka medium?

ENYRUN GS-101-2 jest przedmiotem naszych rozmów o uszczelnianiu statycznych podziałów: nieruchomych powierzchni, które po złożeniu i skręceniu mają zamknąć drogę przecieku. Punktem wyjścia są doświadczenia Sebastiana z pompami i dławnicami. Dalej pokazujemy także inne miejsca do oceny, wyprowadzone z geometrii połączenia. Nie oznacza to potwierdzenia doboru do każdego wymienionego urządzenia.

Co wynika z doświadczenia serwisowego?

Według doświadczenia Sebastiana GS-101-2 wypiera oleje i tłuszcze, nie wymaga specjalnego odtłuszczania i był nanoszony na powierzchnie mokre, również od wody. W opisanych przez niego zastosowaniach uzyskiwano gotowość do pracy po 15 minutach.

To relacja z praktyki, a nie niezależna walidacja ani gwarancja dla każdej geometrii, szczeliny, temperatury i medium. Może stanowić punkt wyjścia do rozmowy o serwisie miejsc trudnych do osuszenia lub odtłuszczenia. Nie upoważnia jednak do pomijania instrukcji produktu i urządzenia, usuwania luźnych zabrudzeń czy kontroli przylg oraz pozostałości starego uszczelnienia.

Podane 15 minut nie powinno samodzielnie wyznaczać terminu uruchomienia innego zespołu. Dla rzeczywistego połączenia trzeba ustalić warunki montażu i kryterium dopuszczenia do pracy. Także możliwość nanoszenia na powierzchnię mokrą od wody nie potwierdza zgodności z dowolną emulsją, olejem lub dodatkiem chemicznym.

Pompa: podział korpusu to inne miejsce niż uszczelnienie wału

Pierwszy przykład to skręcany styk korpusu pompy i zdejmowanej pokrywy. Jeśli właśnie ten podział jest drogą przecieku, ocena jego uszczelnienia dotyczy nieruchomych przylg. Należy sprawdzić ich stan, medium, geometrię i wymagania montażowe. Osobno trzeba ustalić sposób użycia istniejącej uszczelki.

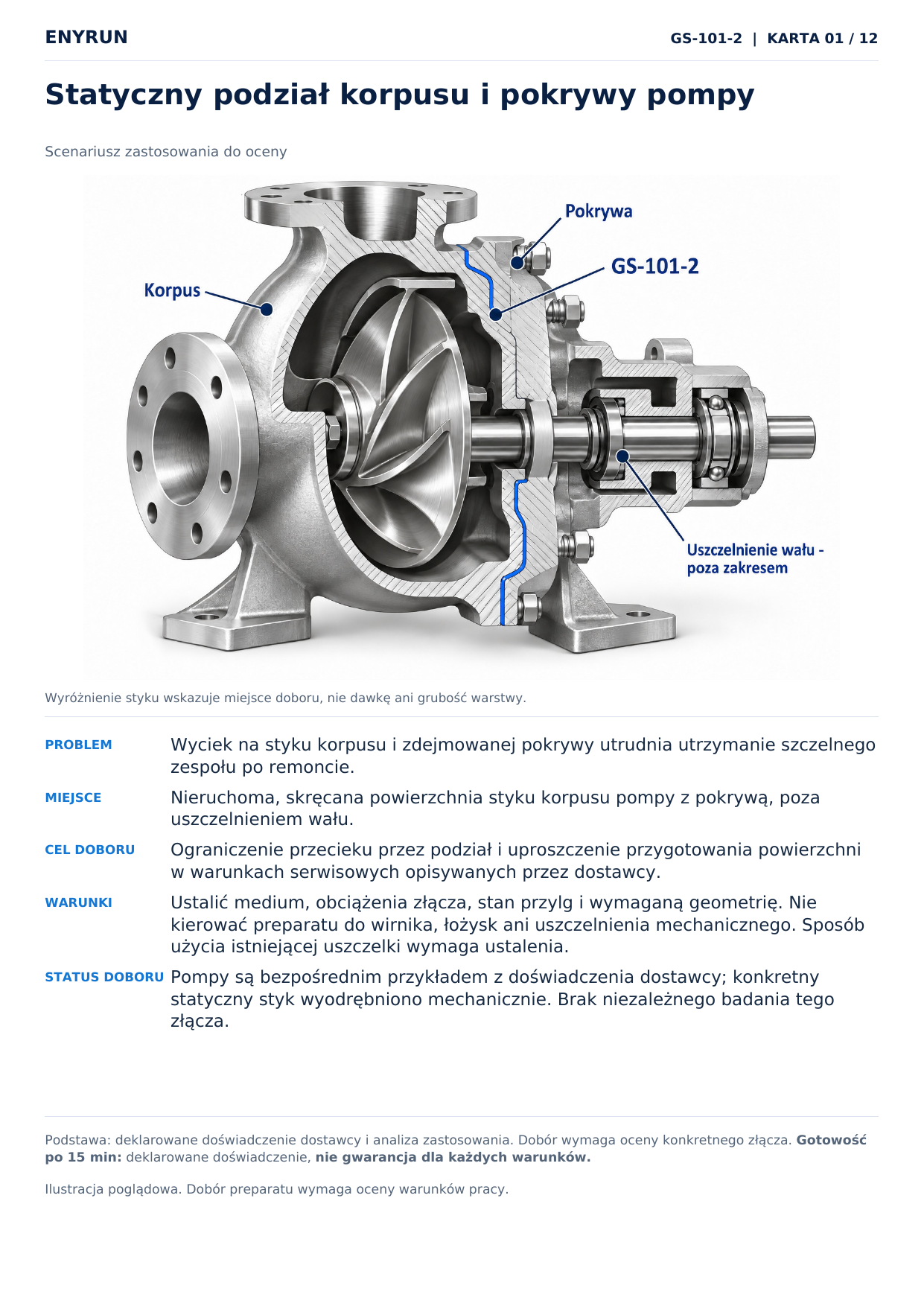

Karta 01. Statyczny podział korpusu i pokrywy pompy. Ilustracja scenariusza kwalifikacji.
Karta 01. Statyczny podział korpusu i pokrywy pompy. Scenariusz do oceny, nie wynik niezależnego badania.

Podobne rozróżnienie jest potrzebne przy dławnicy. Statyczny kołnierz jej obudowy może łączyć się z korpusem urządzenia, ale uszczelnienie współpracujące z obracającym się wałem wykonuje inną pracę. GS-101-2 nie jest tutaj przedstawiany jako zamiennik sznura dławnicowego, uszczelnienia wargowego lub mechanicznego ani jako środek do nanoszenia na wał. Najpierw trzeba odróżnić przeciek przez mocowanie obudowy od nieszczelności części dynamicznej.

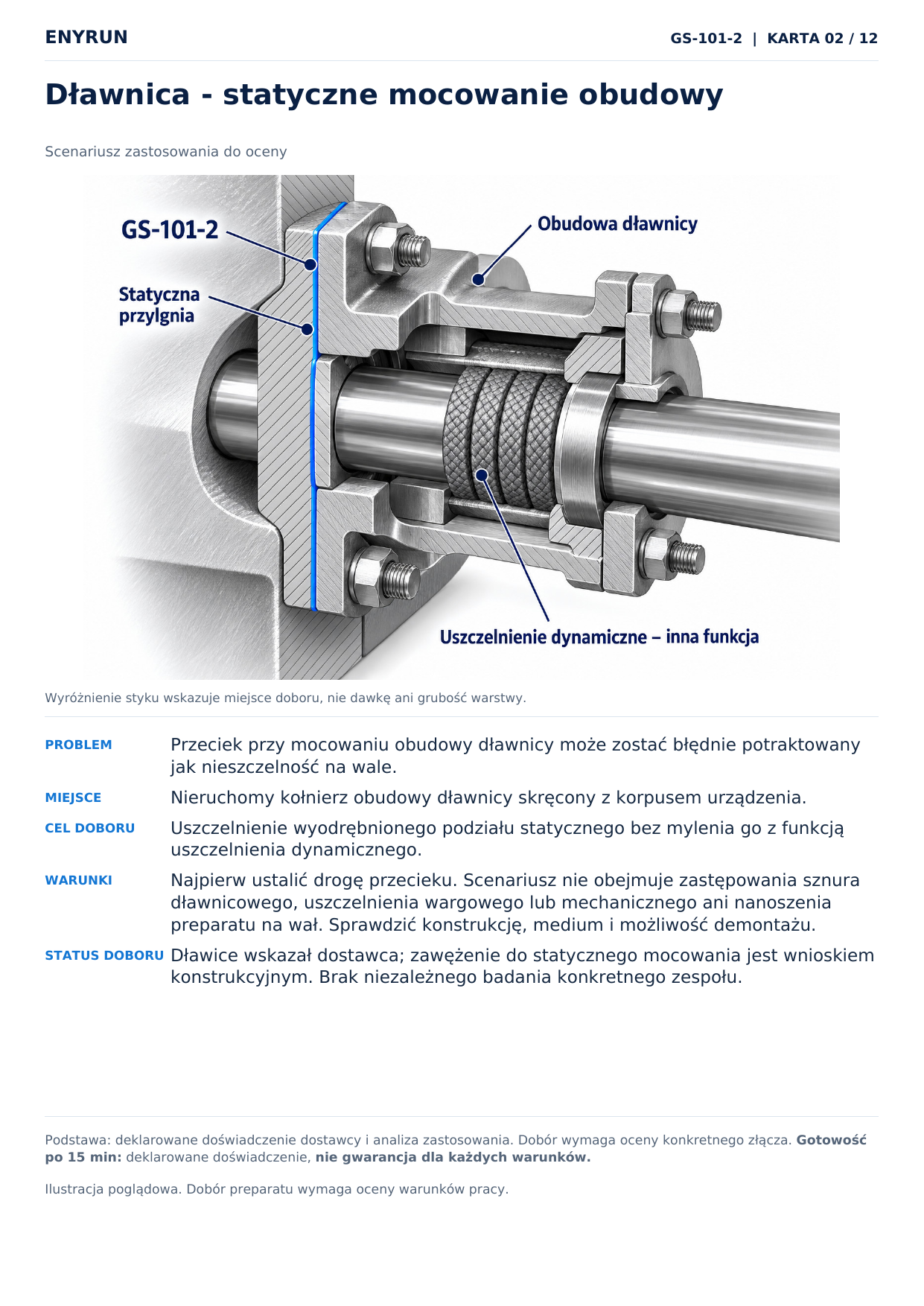

Karta 02. Dławnica — statyczne mocowanie obudowy. Ilustracja scenariusza kwalifikacji.
Karta 02. Dławnica — statyczne mocowanie obudowy. Scenariusz do oceny, nie wynik niezależnego badania.

Przekładnia i miska olejowa: zachowaj geometrię połączenia

Poziomy podział obudowy przekładni oraz kołnierz zdejmowanej miski olejowej to kolejne scenariusze oceny statycznej drogi wycieku. Ich podobieństwo do innych skręcanych podziałów uzasadnia rozpatrzenie zastosowania, ale nie zastępuje sprawdzenia doboru GS-101-2.

W przekładni należy zachować wymagane położenie połówek i luzy związane z ustaleniem łożysk. Przy misce znaczenie mają płaskość i sztywność kołnierza oraz procedura skręcania. Nie należy zakładać, że masa zastąpi uszczelkę wpływającą na geometrię zespołu albo skompensuje odkształconą część. Pęknięcie i uszkodzona przylgnia wymagają oceny naprawy, nie tylko wyboru preparatu.

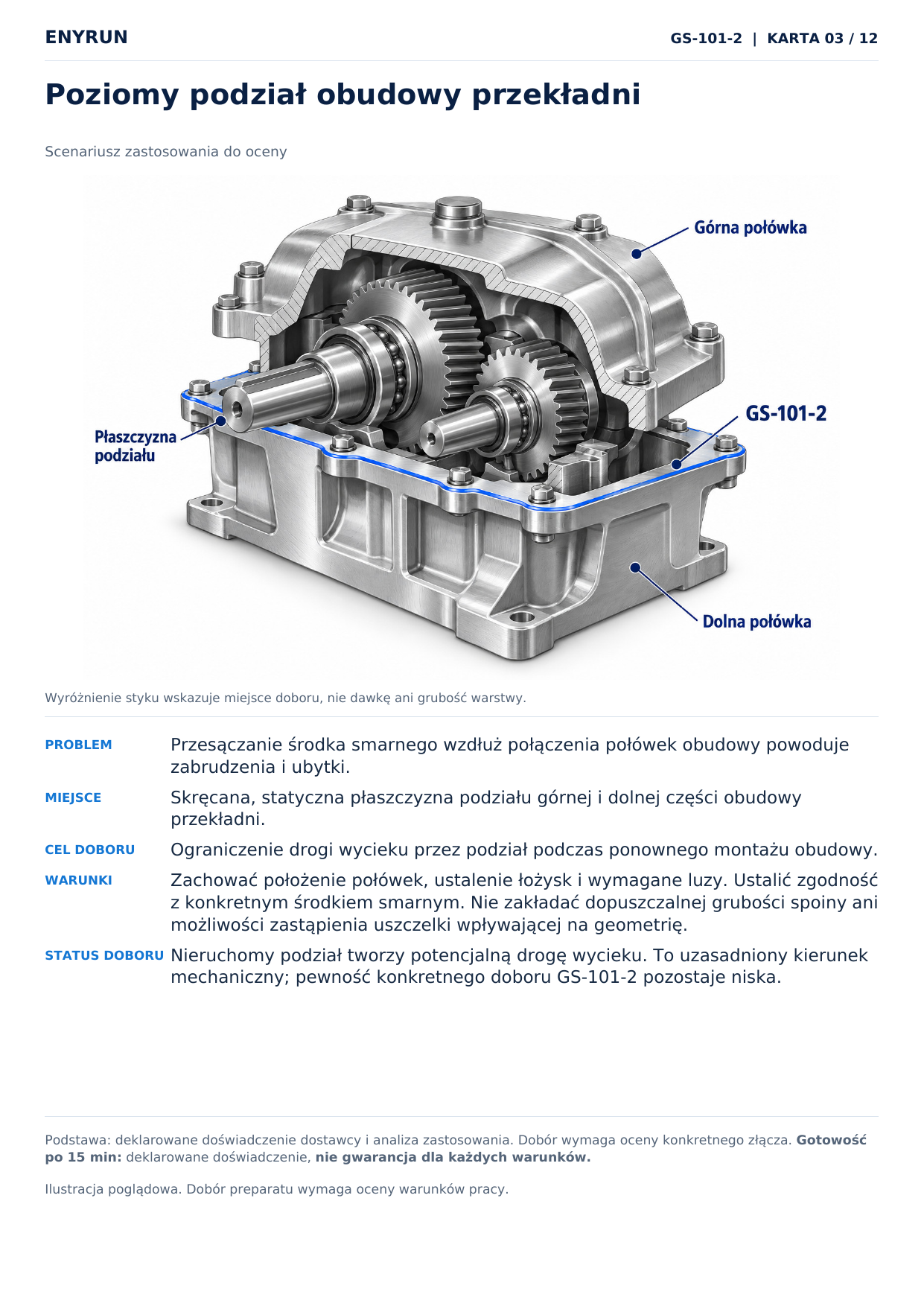

Karta 03. Poziomy podział obudowy przekładni. Ilustracja scenariusza kwalifikacji.
Karta 03. Poziomy podział obudowy przekładni. Scenariusz do oceny, nie wynik niezależnego badania.

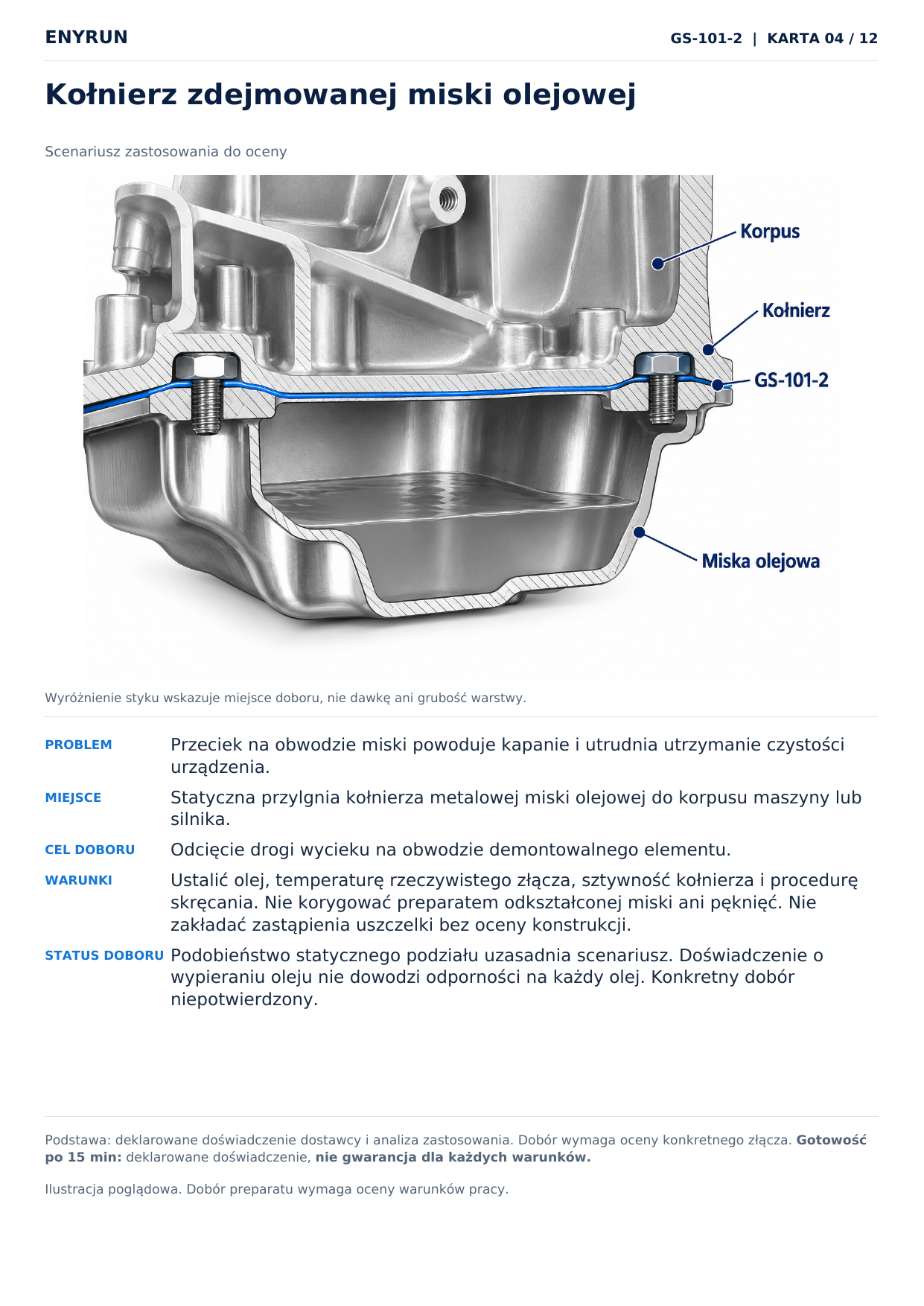

Karta 04. Kołnierz zdejmowanej miski olejowej. Ilustracja scenariusza kwalifikacji.
Karta 04. Kołnierz zdejmowanej miski olejowej. Scenariusz do oceny, nie wynik niezależnego badania.

Pokrywy zbiorników: opisz ciecz i rzeczywiste warunki

Pokrywa serwisowa zbiornika hydraulicznego jest innym zadaniem niż złącze przewodu wysokociśnieniowego. Przy ocenie pokrywy trzeba ustalić płyn, warunki złącza, odpowietrzenie i wymagania czystości. Rozważanie uszczelnienia jej przylgni nie oznacza potwierdzenia przydatności GS-101-2 w całym obwodzie hydraulicznym.

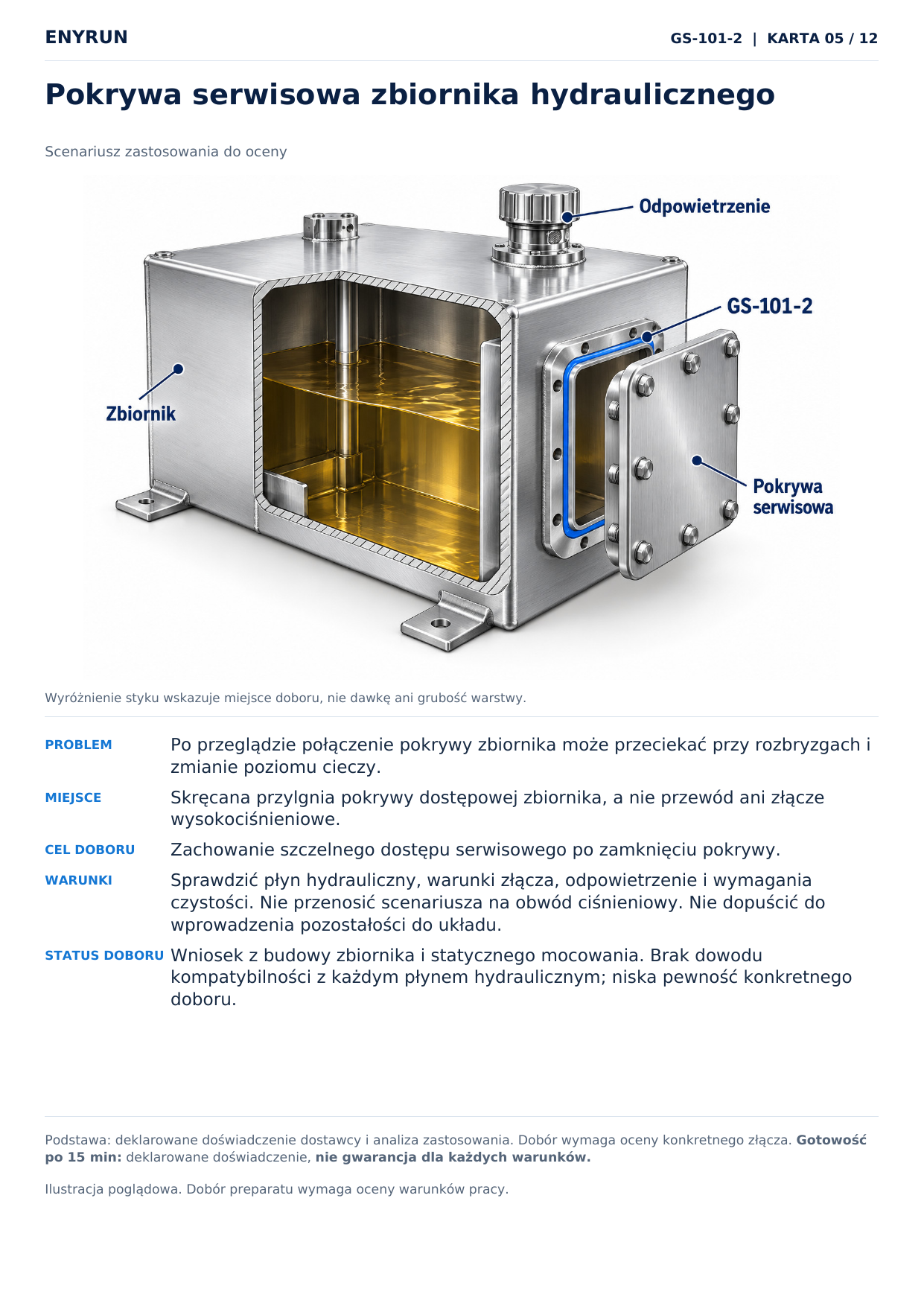

Karta 05. Pokrywa serwisowa zbiornika hydraulicznego. Ilustracja scenariusza kwalifikacji.
Karta 05. Pokrywa serwisowa zbiornika hydraulicznego. Scenariusz do oceny, nie wynik niezależnego badania.

Przy zbiorniku chłodziwa można oceniać styk zdejmowanej pokrywy lub przykręcanego kołnierza króćca. Doświadczenie dotyczące mokrej powierzchni jest tu interesujące serwisowo, lecz skład chłodziwa pozostaje osobnym pytaniem. Potrzebne są dane konkretnej emulsji i warunków pracy, a także wykluczenie pęknięć oraz trwałego ruchu połączenia.

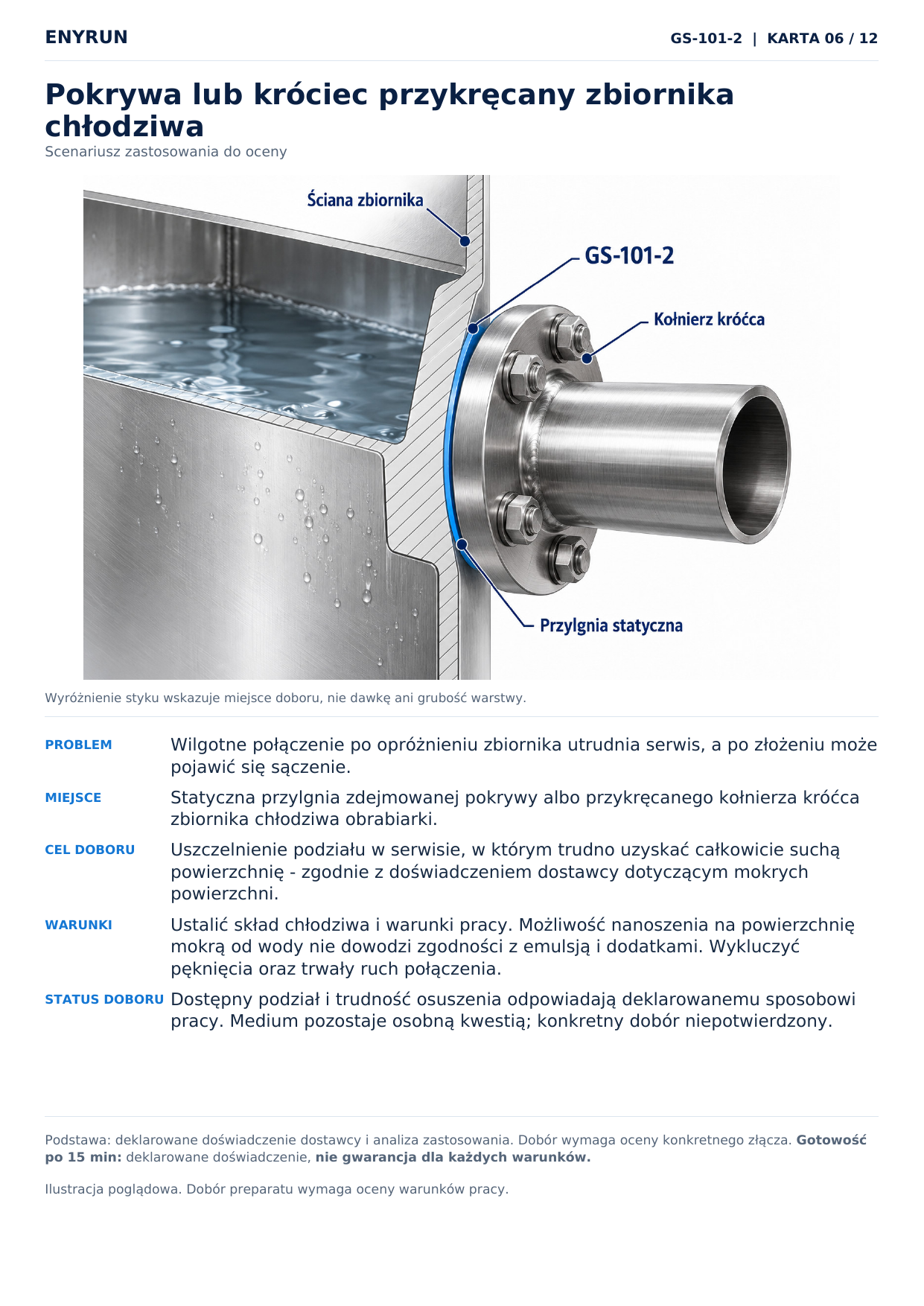

Karta 06. Pokrywa lub króciec przykręcany zbiornika chłodziwa. Ilustracja scenariusza kwalifikacji.
Karta 06. Pokrywa lub króciec przykręcany zbiornika chłodziwa. Scenariusz do oceny, nie wynik niezależnego badania.

Filtr i wymiennik: sama płaska przylgnia nie wystarcza

W obudowie filtra i pokrywie komory wymiennika również można wskazać nieruchomy podział. Przed doborem trzeba jednak uwzględnić konstrukcję uszczelnienia, medium, ciśnienie, temperaturę, częstotliwość otwierania oraz procedurę docisku.

GS-101-2 nie jest automatycznym zamiennikiem profilowanej uszczelki lub O-ringu. Nie potwierdzamy tu zastosowań do pary, wody pitnej, żywności ani dowolnych warunków ciśnieniowych. W filtrze istotne jest również niedopuszczenie do zanieczyszczenia wkładu i układu. Podobieństwo kształtu pokrywy nie dowodzi identycznych wymagań procesu.

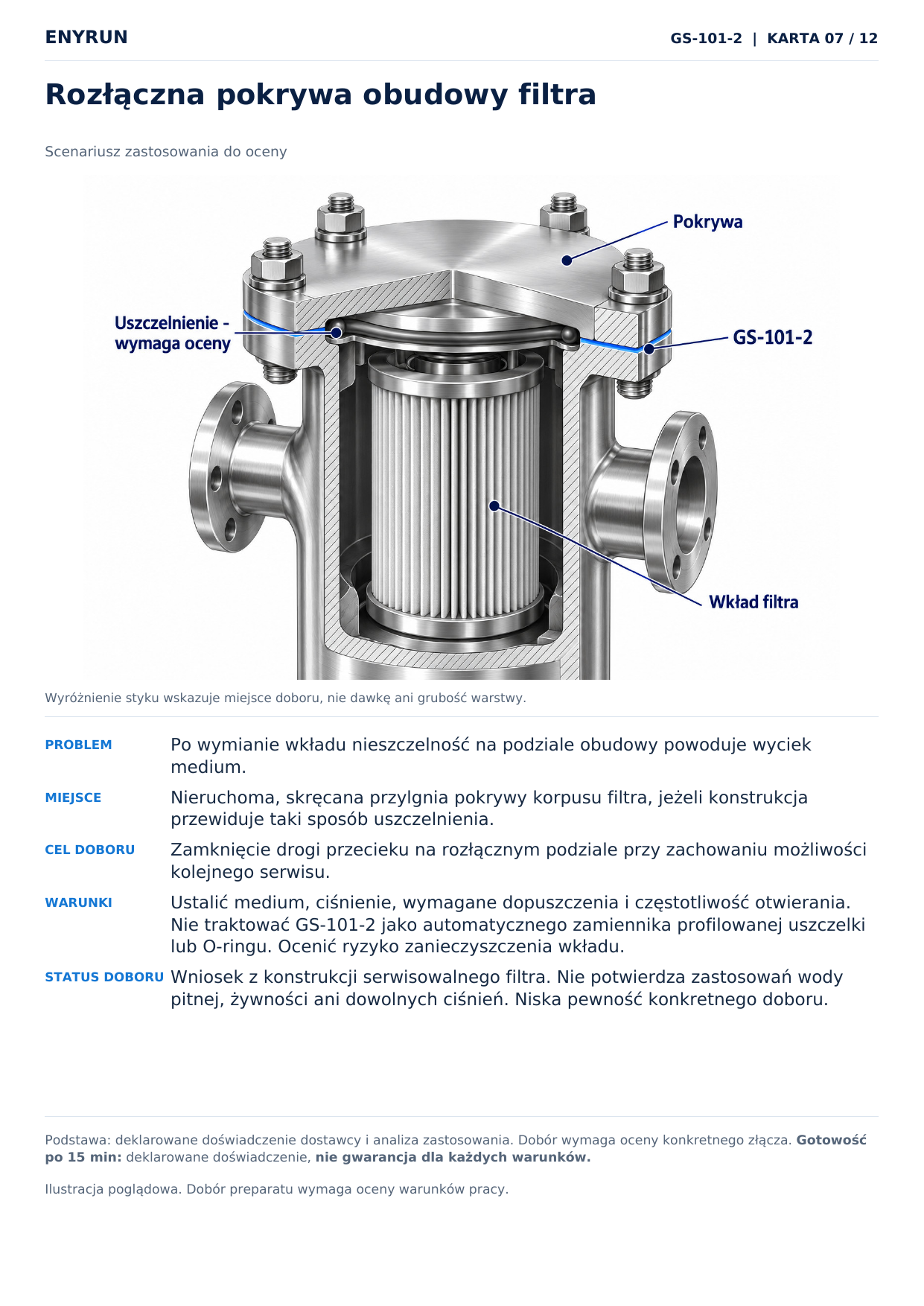

Karta 07. Rozłączna pokrywa obudowy filtra. Ilustracja scenariusza kwalifikacji.
Karta 07. Rozłączna pokrywa obudowy filtra. Scenariusz do oceny, nie wynik niezależnego badania.

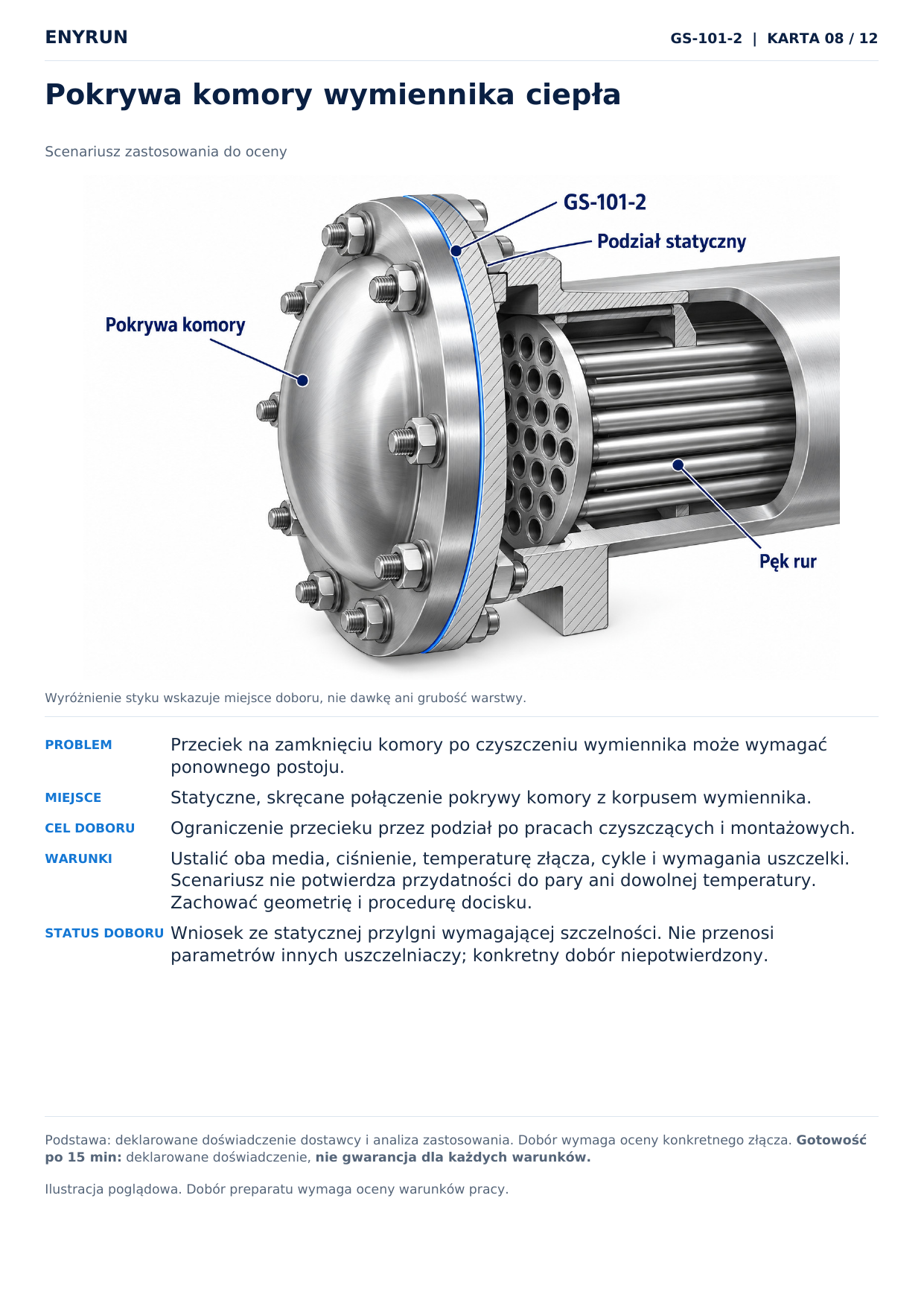

Karta 08. Pokrywa komory wymiennika ciepła. Ilustracja scenariusza kwalifikacji.
Karta 08. Pokrywa komory wymiennika ciepła. Scenariusz do oceny, nie wynik niezależnego badania.

Gaz, próżnia i pył: kierunki kwalifikacji, nie potwierdzone dopuszczenia

Statyczny podział obudowy dmuchawy może być drogą niepożądanego przepływu gazu. Pokrywa komory pompy próżniowej może tworzyć drogę dopływu z otoczenia. Przy przenośniku ślimakowym styk pokrywy może z kolei przepuszczać pył. Wspólną cechą jest nieruchomy podział, lecz wymagania tych trzech przypadków są różne.

Są to hipotezy do kwalifikacji GS-101-2. Doświadczenie z wyciekiem cieczy nie potwierdza gazoszczelności, zachowania w próżni ani skuteczności wobec pyłu. Dla dmuchawy trzeba rozpoznać gaz, różnicę ciśnień i wymagania emisji. W próżni dochodzą pytania o odgazowanie i czystość. Przy pyle — rodzaj materiału, ścieranie oraz zagrożenia procesu.

Nie deklarujemy dopuszczeń przeciwwybuchowych ani spożywczych. W przenośniku trzeba ponownie oddzielić statyczną pokrywę od dynamicznego uszczelnienia wału. Preparat nie może być przedstawiany jako rozwiązanie obu tych funkcji jednocześnie.

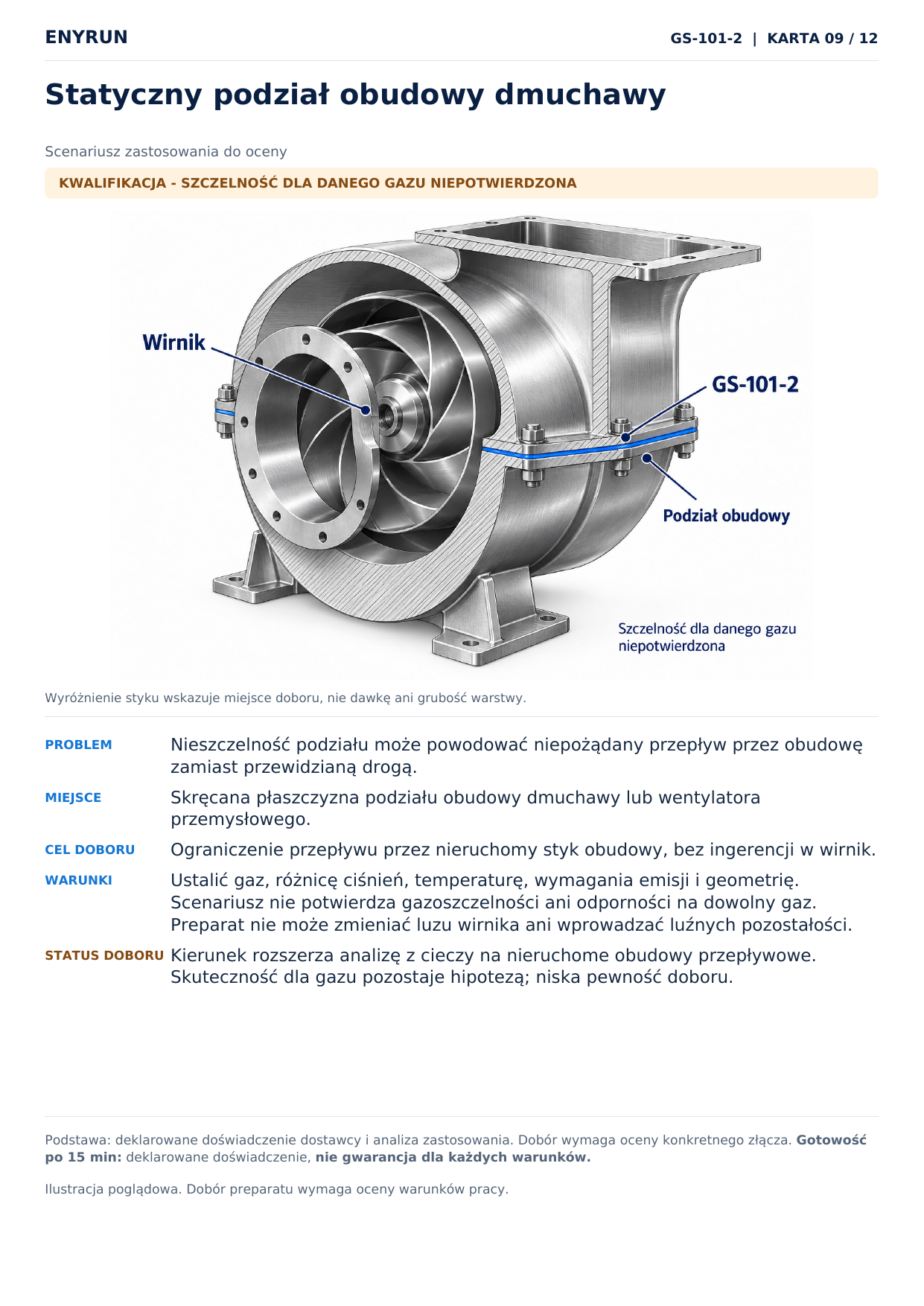

Karta 09. Statyczny podział obudowy dmuchawy. Ilustracja scenariusza kwalifikacji; skuteczność niepotwierdzona.
Karta 09. Statyczny podział obudowy dmuchawy. Scenariusz do oceny, nie wynik niezależnego badania. Hipoteza kwalifikacji — brak potwierdzenia skuteczności dla gazu, próżni lub pyłu.

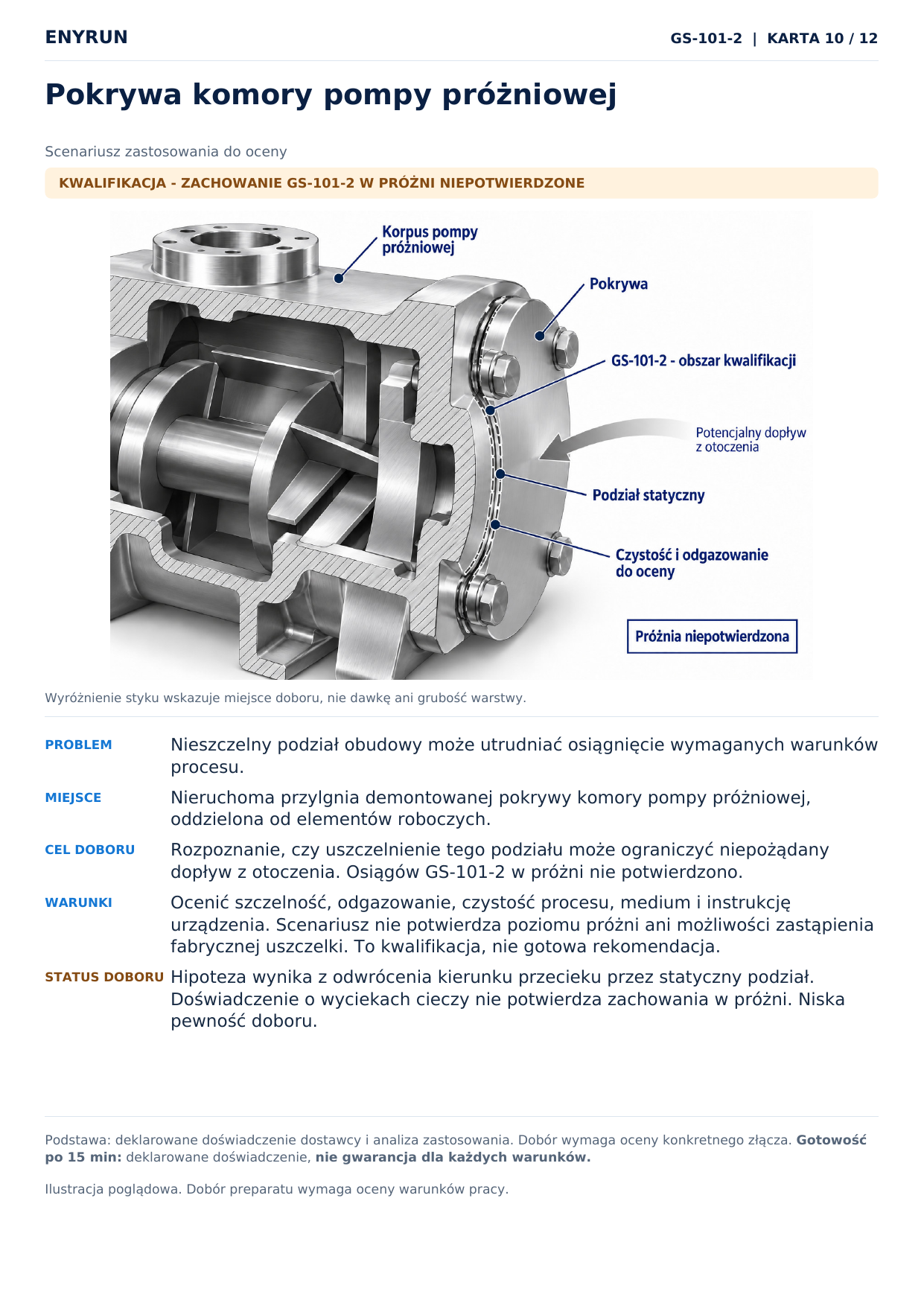

Karta 10. Pokrywa komory pompy próżniowej. Ilustracja scenariusza kwalifikacji; skuteczność niepotwierdzona.
Karta 10. Pokrywa komory pompy próżniowej. Scenariusz do oceny, nie wynik niezależnego badania. Hipoteza kwalifikacji — brak potwierdzenia skuteczności dla gazu, próżni lub pyłu.

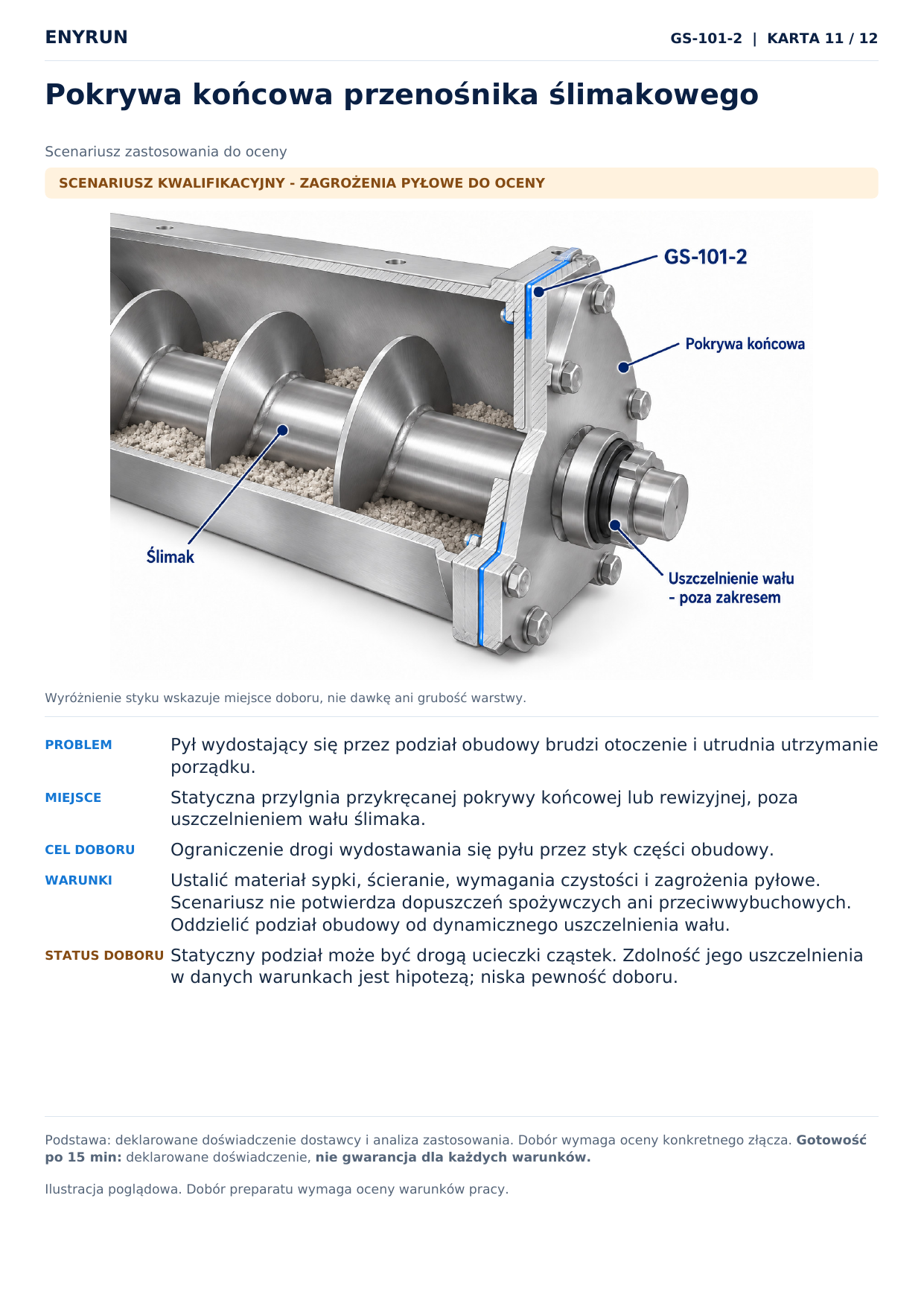

Karta 11. Pokrywa końcowa przenośnika ślimakowego. Ilustracja scenariusza kwalifikacji; skuteczność niepotwierdzona.
Karta 11. Pokrywa końcowa przenośnika ślimakowego. Scenariusz do oceny, nie wynik niezależnego badania. Hipoteza kwalifikacji — brak potwierdzenia skuteczności dla gazu, próżni lub pyłu.

Wanna zbierająca: podział, a nie pęknięcie

Ostatni przykład to skręcane segmenty metalowej wanny lub koryta pod maszyną. Jeśli ciecz przesącza się przez ich nieruchomy styk, można ocenić dobór uszczelnienia tej drogi. Trzeba ustalić zbieraną ciecz, szczelinę, sztywność i możliwy ruch połączenia.

Nie oznacza to zdolności mostkowania dużych szczelin, klejenia konstrukcyjnego lub naprawy pęknięć. Taki scenariusz nie potwierdza również określonej klasy zabezpieczenia chemicznego całej wanny.

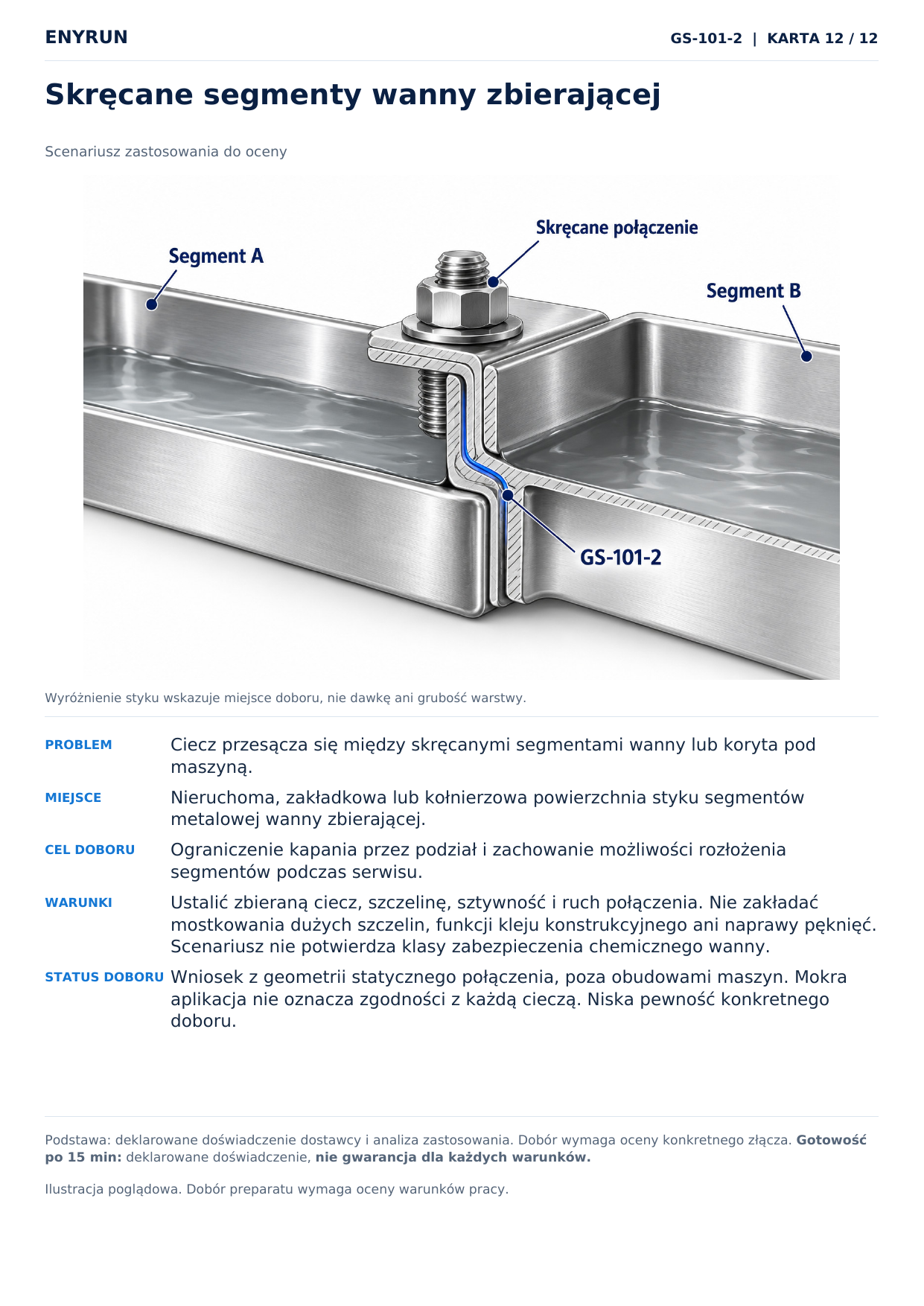

Karta 12. Skręcane segmenty wanny zbierającej. Ilustracja scenariusza kwalifikacji.
Karta 12. Skręcane segmenty wanny zbierającej. Scenariusz do oceny, nie wynik niezależnego badania.

Jak przygotować zapytanie o GS-101-2?

Wskaż na zdjęciu lub rysunku dokładny podział i opisz:

  • skąd pochodzi przeciek i jak ustalono jego drogę;
  • materiały, stan przylg, szczelinę i sposób skręcania;
  • istniejącą uszczelkę oraz jej wpływ na geometrię;
  • medium, temperaturę, ciśnienie lub podciśnienie i cykle pracy;
  • wilgoć i pozostałości obecne podczas montażu;
  • wymagania czystości, dopuszczenia i planowany termin uruchomienia.

Doświadczenie Sebastiana pomaga wskazać problemy warte rozmowy. Dobór do konkretnego zespołu wymaga jednak zestawienia tych danych z właściwą dokumentacją i wymaganiami producenta urządzenia. Przed zastosowaniem należy ustalić obowiązujące instrukcje, warunki bezpiecznej pracy oraz kryterium odbioru połączenia.

Masz przeciek na skręcanym podziale? Pokaż konkretne miejsce i zapytaj ENYRUN o kwalifikację GS-101-2 do warunków Twojego urządzenia.
